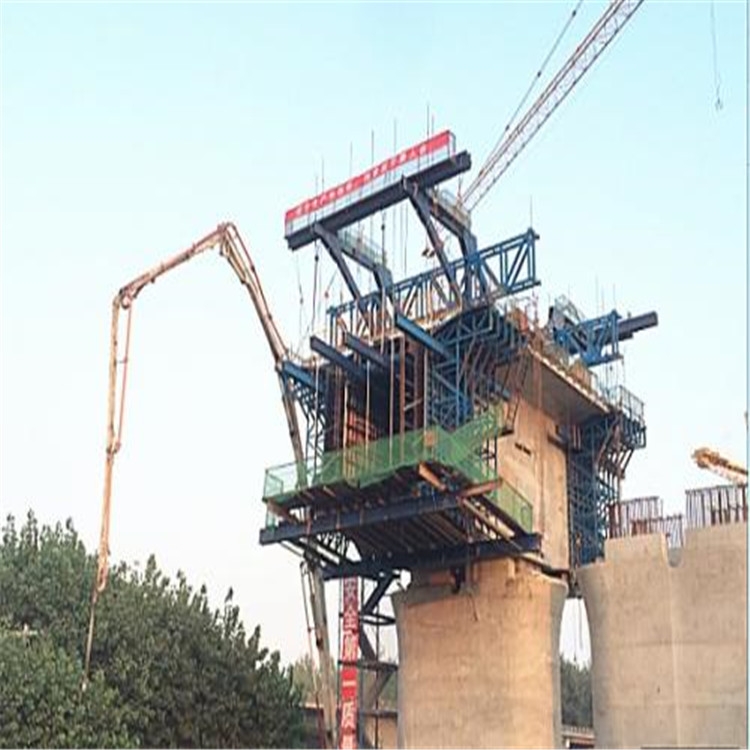

掛籃是懸臂施工中的主要設備，按結構形式可分為桁架式(如菱形、三角形等)、斜拉式、型鋼式及混合式四種。掛籃適用于預應力鋼筋混凝土箱型連續梁橋、T型剛構橋、斜拉橋等，用于承受施工荷載及梁體自重，能逐段向前移動及后退經特殊設計的主要工藝設備。掛籃具有占用施工場地較小，可以多個工作面同時施工，工期相對較短，橋梁線形易于在施工程中進行動態控制等特點。 掛籃設計依據施工圖紙要求設計，設計原則：自重輕、結構簡單、受力明確、堅固穩定、變形小、前移和裝拆方便、具有較強的可重復利用性，為施工提供了寬闊的作業空間。

1.主桁系統

主桁系統是掛籃的主要承重構件，在懸灌施工中主要承受底托系統傳遞來的豎向拉力。主桁架架分別位于梁體腹板豎向預應力筋位置，采用銷軸銷接形式，在滿足強度的前提下盡量減少操作時間，使組裝更加快捷方便，主桁架之間采用中門架連接為一體，同時主桁架前端通過標準件與前上橫梁連接為一體，組成一個完整的受力體系，保證整體施工的穩定性。

2.承重底托系統

底托系統主要包含前后托梁、底縱梁、底模、防護系統等構件，底托系統位于懸灌梁體底部，是掛籃直接承力部件。前后托梁上均焊接耳板連接托梁吊架，精軋螺紋鋼通過托梁吊架吊起前后托梁，使之懸掛于待澆筑混凝土正下方。底縱梁位于前后托梁之上，底縱梁之上安放掛籃底模模板。通過調整前后吊桿的高度實現底托系統角度的調整，使之滿足施工要求。

3.行走及后錨系統

行走形同主要包含行走軌道、鋼枕、滑移支座、反扣輪等基本構件，后錨系統包含后錨梁及后錨扁擔梁。掛籃行走時解除后錨梁吊桿，使掛籃前傾荷載通過反扣輪作用于行走軌道上，行走軌道通過梁體豎向預應力筋錨固于梁體上，掛籃行走時通過液壓千斤頂頂推掛籃前支點處的滑移支座實現行走工作。

4. 懸吊提升系統

掛籃提吊系統采用φ32精軋螺紋鋼、吊帶（材質Q345）、扁擔梁及千斤頂組合，提吊系統通過托梁吊架連接于前后托梁，為底托系統受力傳到系統。提吊系統主要靠調節千斤頂高度實現底托系統上下移動。
