青龍湖C80高強(qiáng)灌漿料價(jià)格信息18800147987
本品是一種高致密性特種砂漿，性能指標(biāo)符合《水泥基灌漿料》國家標(biāo)準(zhǔn)和《京滬高速鐵路高性能混凝土施實(shí)施細(xì)則》、《客運(yùn)專線橋梁盆式橡膠支座暫行技術(shù)條件》鐵路行業(yè)標(biāo)準(zhǔn)技術(shù)要求。
產(chǎn)品特點(diǎn):
1、高強(qiáng)、早強(qiáng)：1天抗壓強(qiáng)度≥20Mpa，3天抗壓強(qiáng)度≥35Mpa。
2、超流態(tài)：初始流動(dòng)度≥270mm，可填充全部空隙，滿足設(shè)備二次灌漿的要求。
3、無收縮：具有微膨脹補(bǔ)償功能，水泥硬化收縮現(xiàn)象，灌漿后保證設(shè)備與基礎(chǔ)之間緊密接觸，確保高精度的安裝需要。
4、本品允許在-10℃以上氣溫環(huán)境下施工，經(jīng)200萬次疲勞試驗(yàn)效果良好。
施工工藝:
一、材料制備：
1、推薦采用機(jī)械攪拌方式，攪拌時(shí)間一般為1~2分鐘，嚴(yán)禁用手電鉆式攪拌器。如采用人工攪拌時(shí)，應(yīng)先加入2/3的用水量攪拌2~3分鐘，其后加入剩余水量攪拌至均勻。
2、每次攪拌量應(yīng)視使用量多少而定，以保證40分鐘以內(nèi)將料用完。
3、現(xiàn)場使用時(shí)，嚴(yán)禁在灌漿料中摻入任何外加劑、外摻料。
4、推薦用水量：13~15% 。
5、參考用量計(jì)算：2300~2400 kg/m3。

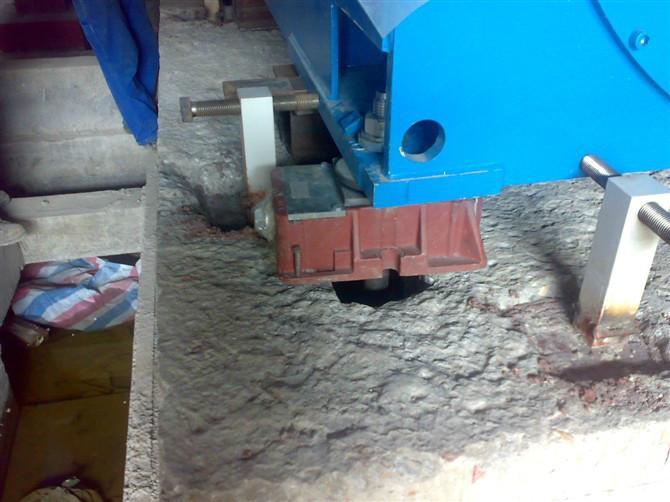

二、設(shè)備基礎(chǔ)二次灌漿施工說明：
1、基層處理：清掃設(shè)備基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。灌漿前24小時(shí)，設(shè)備基礎(chǔ)表面應(yīng)充分濕潤，并清除積水。
2、支設(shè)模板：
（1）模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿（建議使用901塊速堵漏劑或YJS-400封縫膠）、膠帶等封縫，達(dá)到整體模板不漏水的程度。
（2)模板與設(shè)備底座四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。模板頂部標(biāo)高應(yīng)高出設(shè)備底座上表面50mm。

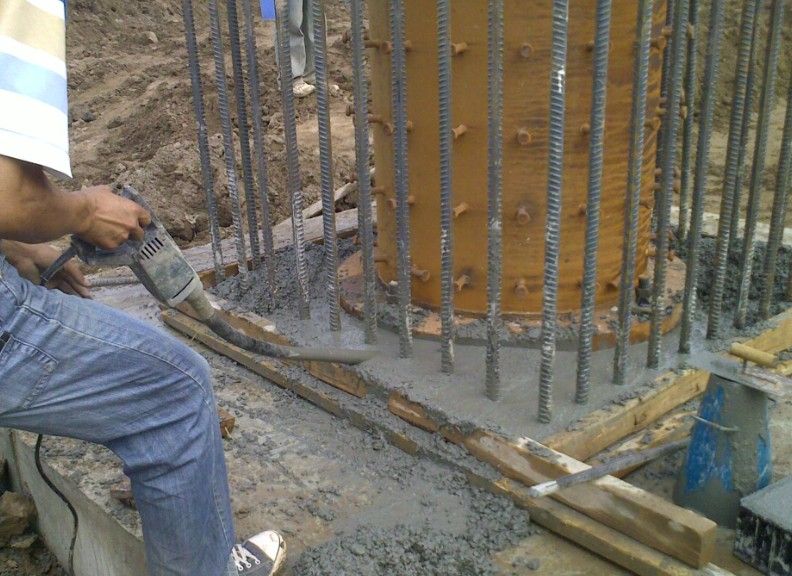

3、灌漿施工：
（1)二次灌漿工藝應(yīng)符合《設(shè)備基礎(chǔ)二次灌漿施工工藝》的要求。
（2)較長設(shè)備或軌道基礎(chǔ)的灌漿，應(yīng)采用跳倉法分段施工，每段長度不應(yīng)超過5m。
（3）采用高位漏斗法灌漿時(shí)，應(yīng)從設(shè)備底座中央或一側(cè)開始灌漿。
（4）設(shè)備基礎(chǔ)二次灌漿前，應(yīng)根據(jù)實(shí)際情況選擇相應(yīng)的灌漿方式。
4、二次灌漿應(yīng)符合下列要求：
（1）二次灌漿應(yīng)從一側(cè)或相鄰的兩側(cè)多點(diǎn)進(jìn)行灌漿，直至從另一側(cè)溢出為止，以利于灌漿過程中的排氣，不得從四側(cè)同時(shí)進(jìn)行灌漿。
（2）灌漿開始后必須連續(xù)進(jìn)行，不能間斷，并盡可能縮短灌漿時(shí)間。
（3）在灌漿過程中嚴(yán)禁振搗，必要時(shí)可用灌漿助推器沿灌漿層底部推動(dòng)灌漿料，嚴(yán)禁從灌漿層的中、上部推動(dòng)，以確保灌漿層的勻質(zhì)性。
（4）設(shè)備基礎(chǔ)灌漿完畢后3～6小時(shí)沿設(shè)備邊緣向外切45℃斜角，以防止自由端產(chǎn)生裂縫。如無法進(jìn)行切邊處理，應(yīng)在灌漿后3～6小時(shí)用抹刀將灌漿層表面壓光。
養(yǎng)護(hù)與拆膜:
一、灌漿完畢后30分鐘內(nèi)應(yīng)立即加蓋濕草簾或巖棉被，并保持濕潤。
二、在設(shè)備基礎(chǔ)灌漿完畢后，如有要剔除部分可在灌漿完畢后3-6小時(shí)后，即灌漿層硬化前用抹刀或鐵锨工具輕輕鏟除。
三、不得將正在運(yùn)轉(zhuǎn)的機(jī)器的震動(dòng)傳給設(shè)備基礎(chǔ)，在二次灌漿后應(yīng)停機(jī)24-36小時(shí)，以免損壞未結(jié)硬的灌漿層。
四、冬季施工時(shí)，養(yǎng)護(hù)措施還應(yīng)符合現(xiàn)行《鋼筋混凝土工程施工及驗(yàn)收規(guī)范》（GB50204）的有關(guān)規(guī)定。溫度、養(yǎng)護(hù)與拆膜時(shí)間表如下
|
日氣溫(℃) |
拆模時(shí)間(h) |
養(yǎng)護(hù)時(shí)間(d) |
|
-10～0 |
96 |
24 |
|
0～5 |
72 |
10 |
|
5～15 |
48 |
7 |
|
≥15 |
24 |
7 |
粘鋼加固的優(yōu)勢?，2. 自流性高：可填充全部空隙，滿足設(shè)備二次灌漿的要求。。聚合物高強(qiáng)修補(bǔ)砂漿，用于新老混凝土連接,光滑基層抹灰,起砂基層處理 。，灌漿料分強(qiáng)度等級:，2、應(yīng)保持灌漿材料處于濕潤狀態(tài)，養(yǎng)護(hù)時(shí)間不得少于7d。，粘鋼膠系兩組分、改性環(huán)氧類、高觸變性、粘稠膏狀結(jié)構(gòu)膠。。4 1公斤/組，水玻璃耐酸膠泥，抗壓強(qiáng)度/MPa ≥70 80，3、加壓過程中，使膠液從鋼材四周不停的溢出;，4 檢驗(yàn)項(xiàng)目及試驗(yàn)方法，粘鋼膠的主要技術(shù)性能指標(biāo)：，四、粘鋼補(bǔ)強(qiáng)：適用于洞口補(bǔ)強(qiáng)；樓板、墻體、梁、柱子加荷補(bǔ)強(qiáng)。，u 適宜的凝結(jié)時(shí)間，-49℃ ≥15，環(huán)氧灌漿樹脂（裂縫空鼓修補(bǔ)膠），1.基礎(chǔ)補(bǔ)強(qiáng)注漿加固：適用于基礎(chǔ)因受力不均勻沉降、凍脹或其它原因引起的基礎(chǔ)裂損時(shí)加固。。聚合物高強(qiáng)修補(bǔ)砂漿，4.樹根樁加固：同上。。4、24小時(shí)后，可卸出加壓和固定設(shè)施。，
