直流屏充電模塊的主要功能是實現AC/DC變換，還有系統控制、告警等功能。
自動/手動控制：直流屏充電模塊具有自動/手動控制功能，在自動工作方式下，充電模塊接收來自監控模塊的指令。通常情況下，所有合閘模塊應工作于自動狀態下，以實現監控模塊對電池的智能管理。手動狀態下，有模塊面板上的電位器來調節模塊的輸出電壓。
電壓調節：直流屏充電模塊接受監控模塊的指令，調節輸出電壓到設定值。電壓調整范圍可以在輸出電壓下限（一般為198V/99V）和上限（一般為286V/143V）之間。
限流：指將充電模塊的輸出電流限制在一定的范圍內，以控制電池充電電流，防止電池過流充電。充電模塊采用無級限流技術，即在輸出額定范圍內，可限流在任意點，分辯率為1%。
地址設置：為了使監控模塊能夠識別各充電模塊，各個充電模塊都應該有一個地址，地址范圍為0—31。

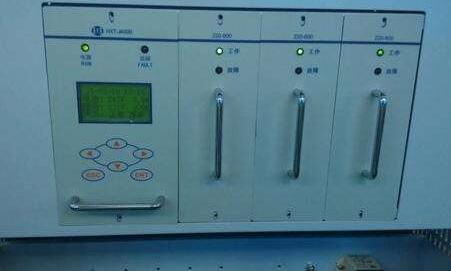

信息反指示：在充電模塊的面板上有電源指示燈，保護指示燈，故障指示燈和電壓/電流顯示表頭。
電源指示燈：指示充電模塊內部工作電源是否正常。
保護指示燈：指示充電模塊處于保護狀態，包括交流輸入過/欠壓，輸入缺相，輸出欠壓等。
故障指示燈：指充電模塊因故停止輸出，且故障因素消除后，模塊仍不能恢復工作，如輸出過壓等。
電壓/電流顯示表頭：指示充電模塊輸出的電壓和電流，有切換開關來切換顯示。
1、人為因素 在直流屏投入使用中，沒有對其進行正常的維護，如：現場環境差，潮濕等因素。
2、在使用中沒有即時測得模塊的輸出電壓，導致輸出過壓，欠壓等。
3、人為改變了其參數，沒有打到自動檔位。
4、通風不好，柜體溫度高。
5、防塵網、防塵罩沒有及時清理。
正常情況下，充電模塊所帶的負荷是直流負荷+蓄電池浮充電流。蓄電池的浮充電流通常較小，但如果電池組電壓過低，投入合閘母線開關的瞬間充電電流非常大，對充電模塊也會帶來沖擊。另外，如果并聯運行的充電模塊的輸出均流嚴重不平衡往往會帶來陸續全部燒掉的惡性后果。打個比方，咱們兩人共同抬一桶水，水重60kg，我出的力氣只有你的一半，那么實際上我只出了20kg的力，而你則負擔了40kg的力。如果你只能負擔50kg的力，我只能負擔40kg的力，當我們抬的水重量增加為90kg時，實際上我出了30kg的力，沒問題，而你則負擔了60kg的力，很明顯，你將首先垮掉（類似于充電模塊燒掉），最后，90kg的力全部加在我身上，我也被壓垮，相當于所有充電模塊全部燒掉。
