產品簡介
|
|
產品名稱：反擊式破碎機
|
|
反擊式破碎機是一種新型高效率的破碎設備，其特點是：體積小、構造簡單、破碎比大、耗能少、生產能力大、產品粒度均勻、并有選擇性的碎礦作用，是很有發展前途的設備；反擊式破碎機最大的缺點是板錘和反擊板特別容易磨損，尤其是破碎堅硬的礦石，磨損則更為嚴重，需要經常更換。目前由于一些耐磨材料的出現，在一些金屬選礦廠中已得到應用。
|
|
|
|
產品優勢
|
|
1）反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好；
2）礦石沿節理面破碎，故電耗少、效率高；
3）無鍵連接，檢修方便，經濟可靠；
4）破碎功能全、生產率高、機件磨耗小、綜合效益高；
5）高鉻板錘，抗沖擊、抗磨損、沖擊力大；
6）構造簡單、體積小、重量輕、生產能力大、生產成本低。進料口大、破碎腔高、適應物料硬度高；
7）破碎比大，可達40，因此可以簡化破碎流程，可使三段破碎變成兩段或一段破碎，降低選礦廠設備費用；
8）具有選擇性破碎作用，并且破碎產品的粒度較均勻，形狀多數為立方體石子。對于橋梁建造、高速筑路、 碼頭、機場的建造有廣泛的應用。
|
|
9） 轉子的背板能承受轉子極高的轉動慣量和錘頭的沖擊破碎力；
10）經優化設計成低轉速、多破碎腔沖擊型破碎機，其線速度較一般反擊破降低 20%-25% ，以低能耗獲得高的生產能力；
11）具有三級破碎以及整形的功能，因而破碎比大，產品形狀呈立方體，可選擇性破碎等優點；
12）合理的板錘結構，具有裝卸快、多換位等優點，可大縮短換板錘的時間；
13）以新的制造技術，研制成功一種高耐磨性、高韌性的鉻、鉬 、釩合金材質，解決了硬物料的破碎性難題。大大提高了板錘的使用壽命；
14）獨特的反擊齒板、無鍵連接，檢修方便，經濟可靠；
15）反擊破配有多功能液壓站，具有液壓高速排料間隙，反擊板穩定減振以及機體自動開啟等多功能。
|
|
工作原理
|
|
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進
入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作
用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒
度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的！∈嫌蓹C(jī)器上部
直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與
高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從
下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。
|
|
注意事項
|
A.反擊式破碎機的軸承溫度過高的詳細排除方法：
1）首先要檢查潤滑脂是否減少；
2）標準來講潤滑脂應充滿軸承座容積的50%；
3）要及時清洗軸承、更換潤滑脂；
4）如果磨損嚴重請更換軸承。
B.機器在運轉過程中，破碎腔內部產生敲擊聲非常劇烈的詳細處理方法：
1）應立即關閉破碎機電源，停車并清理破碎腔。是否有不能被破碎的物料進入破碎腔。
2）機器在運轉過程會產生巨大的振動，檢查襯板的緊固情況及錘與襯板之間的間隙；是否耐磨襯板是否脫落的緣故。
3）斷裂件的更換
C.該機在出料過程中粒度過大的詳細處理方法：
1）應通過調節前后反擊架間隙或更換磨損嚴重的襯板和板錘；
2）再者就是調整反擊架位置，使其兩側與機架襯能夠達到相對的間隙保證出料粒度
|
|
性能特點
|
1.反擊破進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少；
2.反擊破中的反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好；
3.結構緊湊、無縫連接、機器剛性強、轉子具有大的轉動慣量；
4.反擊破高鉻板錘，抗沖擊、抗磨損、沖擊力大；
5.無鍵連接，檢修方便，經濟可靠；
6.破碎功能全、生產率高、節能、機件磨耗小、綜合效益高。
|

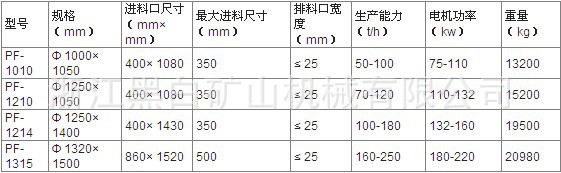

型號
Model
|
規格
SPec
(mm)
|
進料口尺寸
Feed opening size(mm)
|
最大進料尺寸
Max feed size(mm)
|
排料口寬度
Discharge Opening size(mm)
|
生產能力
Capacity
(t/h)
|
電機功率
Motor Power
(kw)
|
重量
Weight
(kg)
|
|
PF-1010
|
Φ1000*1050
|
400*1080
|
350
|
≤25
|
50-100
|
75-110
|
13200
|
|
PF-1210
|
Φ1250*1050
|
400*1080
|
350
|
≤25
|
70-120
|
110-132
|
15200
|
|
PF-1214
|
Φ1250*1400
|
400*1430
|
350
|
≤25
|
100-180
|
132-160
|
19500
|
|
PF-1315
|
Φ1320*1500
|
860*1520
|
500
|
≤25
|
160-250
|
180-220
|
20980
|
設備 特點：
1、 轉子的背板能承受轉子極高的轉動慣量和錘頭的沖擊破碎力。
2、 本機經優化設計成低轉速、多破碎腔沖擊型破碎機，其線速度較一般反擊破降低 20%-25% ，以低能耗獲得高的生產能力。
3、 本機具有三級破碎以及整形的功能，因而破碎比大，產品形狀呈立方體，可選擇性破碎等優點。
4、 合理的板錘結構，具有裝卸快、多換位等優點，可大縮短換板錘的時間。
5、 以新的制造技術，研制成功一種高耐磨性、高韌性的鉻、鉬、釩合金材質，解決了硬物料的破碎性難題。大大提高了板錘的使用壽命。
主要技術參數：
6、 獨特的反擊齒板、無鍵聯接。
設備性能：
1.多腔均勻破碎，適宜破碎硬巖；
2.低矮的大進料口，便于生產線布置和增大進料尺寸；
3.新型耐磨材料使板錘、反擊板和襯板使用壽命更長；
4.高鉻板錘、獨特的反擊襯板,尤其適用于硬巖破碎、高效節能；
5.硬巖破碎、高效節能；
6.均整板結構使排料更呈小粒徑和立方體形，無內紋；
7.產品形狀呈立方體，排料粒度大小可調；
8.簡化破碎流程；
9.全液壓開啟，便于維修及更換易損件；
10.進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少。
設備的調試：
1. 轉子在出廠前已經通過平衡處理，用戶一般不需要再作平衡試驗，在更換錘頭及轉子部件時，應作平衡配置。
2 .主機安裝應調平衡，主軸水平度誤差小于1mm/m，主從動輪在同一平面內，調整皮帶松緊適度，固定電動機。
3. 檢查各部件安裝位置是否移動、變形、鎖緊所有螺栓,檢查密封是否良好。
4.檢查電器箱接線及緊固情況，調整延時繼電器及過載保護器，接通電路，試驗電機轉向,選擇合適規格的保險絲。
5.檢查液壓系統動作是否可靠，有無滲漏現象。
6.清除反擊式破碎機內異物，用手搬動轉子，檢查有無磨擦、碰撞。
