弗魯特 優質不銹鋼板式換熱器 可拆式 高質量 高標準

一、板式換熱器概述

1．板式換熱器是由兩種不同溫度的流體通過板面進行間接換熱和冷卻的理想設備，具有換熱效率高、熱回收率高、熱損失小、占地面積 小、組合裝配靈活、操作簡單、安裝拆洗方便、使用壽命長、投資 少、使用安全等特點。

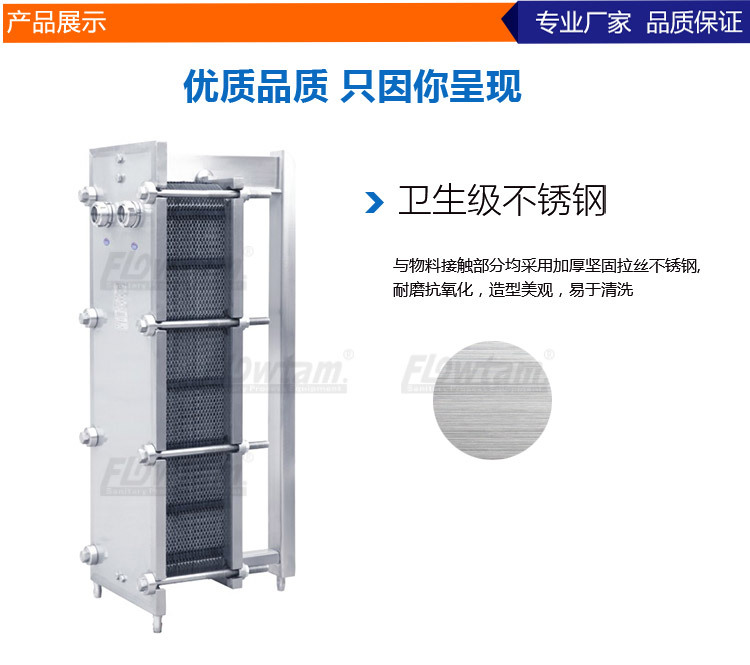

板式換熱器結構

板式換熱器的結構部件為雙支撐框架式：

主要有板片、換熱器橡膠、固定壓緊板、活動壓緊板、上/下導桿、支柱、夾緊螺桿組件、滾 動部件、接管等。

四、板式換熱器板片

在一臺板式換熱器里需要多少板片,取決于它的型號及平方面積。一臺板式換熱器由許多板片組成,相 鄰板片之間的間隙形成了流體的通道；板片上密封墊的安排方式，使得兩種介質分沿著各自的流道流動,通過板片達到傳 熱目的。板片由SUS304不銹鋼（或SUS316L不銹鋼）板材經 過剪板后壓制成各種波紋形狀，一般有波浪形和人字形板片。

這些波紋主要具有以下三個作用：

   （1）增加有效的傳熱面積；

   （2）在板片組裝后，板片波紋相互接觸形成眾多的觸點，增強板

        片的剛性與硬度，使其能承受兩流道間較大的壓差。

   （3）促使介質在流道內易呈湍流狀態,減緩了污垢的形成速度。

板式換熱器工藝流程

板式換熱器由于板片波紋表面的特殊作用,使流體沿著波紋通道流動,其速度的大小方向不斷改變,致使流體在不大的流速下激起了強烈的端動,因而強化了傳熱過程，有效地提高了傳熱能力,并使其具有結構緊湊、金屬耗量低、操作靈活性大、耐 腐性強、使用壽命長等突出優點。

換熱器的流程是由許多板片按一定工藝及需方技術工作要求組裝而成的。組裝時A板和B板交替排列，板片間形成網狀通道，密封墊把冷熱介質密封在換熱器里，同時又合理的將冷熱介質分開而不致混合，在通道里面冷熱流體間隔流動，可以根據需要逆流或順流，在流動過程中冷熱流體通過板壁進行熱交換，從而達到所需的效果。

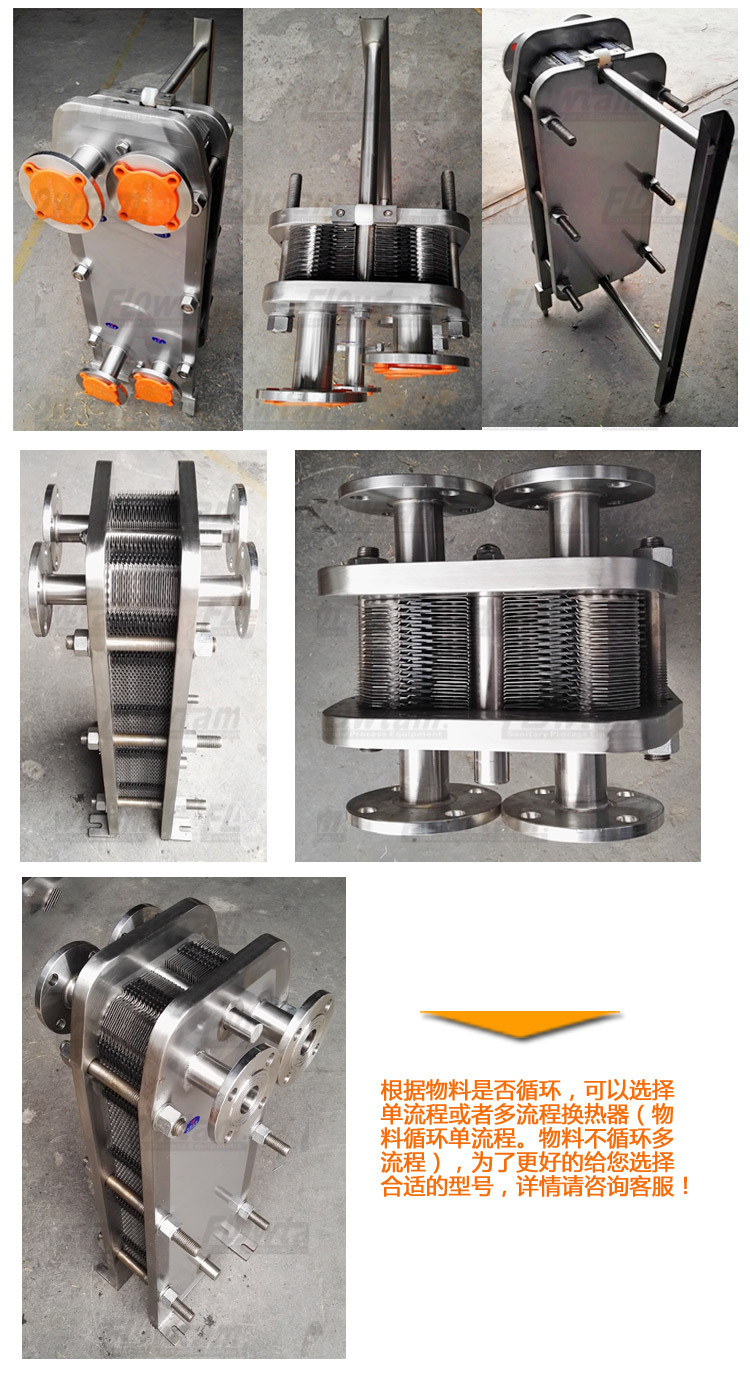

板式換熱器的流程組合形式很多，都是采用不同的換向板片和不同的組裝來實現的。流程組合形式可分為單流程、多流程、混合流程形式。

板式換熱器安裝

1．板式換熱器的兩塊夾緊板上配有吊耳，供起吊作用，但吊繩不得掛在接管上、定位橫梁或板片上。

2.板式換熱器的周?chē)?/span>1米左右的空間，以便檢修。

3.冷熱介質進出口接管的安裝，應嚴格按照出廠銘牌所規定方向連接，否則換熱器性能將受到影響。

4．安裝管路時，應在管路上配齊閥門、壓力表、溫度計、流量控制閥，且應裝在換熱器進口處，在出口處應裝排氣閥。

5．設備管道里面要清理干凈，防止砂石焊渣等雜物進入換熱器造成堵塞。

6．當使用介質不干凈或有較大顆粒或長纖維時，在進口處應裝有過濾器。

7．換熱器連接管道安裝焊接時，應將電焊地線搭在焊接處，嚴禁將地線搭在遠處，使電流回路通過換熱器而造成損壞。



板式換熱器使用前準備



1．板式換熱器使用前應檢查夾緊螺栓是否有松動,應嚴格按照說明書上夾緊到要求尺寸。



2．使用前按1.25倍的操作壓力分到進行水壓試驗,保壓三十分鐘后無泄漏,方可投入生產。



3．本設備使用前用清自來水進行20分鐘左右清洗循環，以達到換熱器里板片的暢通。



4．在管路系統中應設有放氣閥，作用為排出換熱器中空氣，防止空氣停留在換熱器中，降低傳熱效果。



5．冷熱介質進出口接管之安裝，應嚴格按出廠銘牌所規定方向連接，否則沒能發揮設備性能。



6．本設備用于食品、制藥、飲料投產前將每只螺栓松開，每板片用棕刷清洗干凈，應按照流程進行均勻組裝完畢。80℃—90℃熱水進行10—20分鐘循環消毒,立即起動物料泵，使冷卻物料把板片內剩余水全部排出，直至完全是物料即可生產。



7．換熱器在開始操作時，如兩種介質壓力不一樣，要先應緩慢打開低壓側閥門，然后開入高壓側閥門。



8．停止運行時應緩慢切斷高壓側流體，再切斷低壓流體，請注意這樣做將大大有助于板式換熱器的使用壽命。



9．板式換熱器應在本產品規定的工作溫度、壓力范圍下操作，超溫超壓可能會破壞密封性能造成泄漏，且嚴禁操作猛烈沖出。







板式換熱器清洗和維護



1．板式換熱器在一般情況下是不被允許也不用拆開清洗的，只需用水與介質流動反方向沖洗，便可沖出雜物，但壓力不得高于工作壓力，也可用對不銹鋼無腐蝕性的化學清洗劑清洗。



2．如長時間使用，板片會有一定的沉積物結垢而影響換熱效果，因此須定期拆洗。拆洗時將換熱器拆開,用棕刷洗刷板片表面污垢，也可用無腐蝕性的化學清洗劑洗刷。注意不得用金屬刷洗刷，以免損傷板片影響防腐能力。



3．拆裝方法：



將板式換熱器的螺栓松開后，將活動壓緊板向支架一端移去，然后將每塊板片移開，分洗刷后照原樣裝回壓緊至不泄漏。



4．板式換熱器使用一定時間后，如有松動泄漏，可再均勻壓緊螺栓至不泄漏，但如壓緊到小于規定尺寸時或密封墊老化，則必須對密封墊進行更換。



5．更換密封墊的方法：



（1）粘貼式：取下舊墊片，用汽油浸泡板片密封槽內剩余膠水，清洗干凈，待干燥后，再將槽內的密封墊背面薄薄涂上一層801強力膠，將橡膠嵌入槽內，四周均勻壓緊，72小時后方可組裝使用。



（2）卡扣式：取下舊橡膠后，清洗板片，待其干后，僅需將新橡膠卡入便可。
