LB-70C型自動煙塵（氣）測試儀
一、概述
LB-70C自動煙塵煙氣測試儀是執行企業標準Q/02GA005-2008，《LB-70C型自動煙塵煙氣測試儀》。依據國家檢定規程JJG680-2007《煙塵采樣器檢定規程》JJG968-2002《煙氣分析儀檢定規程》，吸取國內外同類儀器之優點，由我公司研發人員精心研制的新一代智能型煙塵煙氣測試儀，該機技術性能指標符合國家環保局頒布的煙塵煙氣采樣儀的有關規定，實現煙塵、煙氣同機采樣及檢測，大大縮短現場工作時間。適用于各種鍋爐、工業爐窯的煙塵排放濃度、折算濃度和排放總量的測定和各種鍋爐、工業爐窯的SO2、NO、NO2、CO、CO2、H2S等有害氣體的排放濃度、折算濃度和排放總量的測定及各類脫硫設備效率的測定。
計量器具型式批準證書編號：2009E1106-37.
二、執行標準
HJ/T48-1999《煙塵采樣器技術條件》
JJG968-2002《煙氣分析儀》
JJG680-2007《煙塵測試儀》
三、用途
采用皮托管等速采樣重量法采集煙道中的顆粒物，定位電解法測定煙道中的有害氣體，干濕球法測定煙道中的含濕量？蓮V泛應用于環境監測、勞動保護、工業衛生、廠礦企業等部門進行管道污染源中的顆粒物采樣和有害氣體濃度采樣，也可應用于煙氣連續測量儀器準確度的評估和校準。
四、性能特點
1、一機多用，可測量煙塵、含濕量、流速、動壓、靜壓、煙溫、油煙、煙氣（如 O2,SO2，NO,NO2，CO,CO2，H2S）等參數。
2、 交直流兩用，選配大容量ZD-12型直流電源箱，可在無交流電源場合工作，工作時間大于8小時。
3、 配備智能煙氣預處理器，可對煙道中的煙氣進行濾塵加熱脫水等處理，使測量數據更加準確，保證儀器更加安全。
4、 自動儲存監測數據，供查詢、打印，數據存儲能力1萬組，可使用微型打印機連接RS232接口現場打印采樣報表，也可使用USB存儲器或存儲卡存儲，連接電腦打印采樣報表。
5、 自動記憶上次輸入的監測參數，下次開機優先使用，實現一鍵采樣。
6、 獨特的干燥、過濾、防倒吸三合一設計的干燥筒，可以高效干燥濕氣、過濾粉塵以及放倒吸減小對流量的影響，實現長期運轉免清洗。
7、 寬溫液晶顯示，可調背光及亮度，中文人機對話方式菜單顯示，圖文并茂，簡單明了，用戶憑借儀器豐富的在線操作提示，直接操作。
8、 多級光電隔離，多CPU容錯結構，克服靜電干擾及靜電擊穿。
9、 廢氣上排式設計，有效解決下排氣造成的堵塞及廢氣排在儀器內對儀器造成的損害。
10、自動修正溫度及壓力等參數，標況數據可直接讀出，并且有斷電保護功能，來電后自動進入停電前采樣狀態。
11、可通過防水鍵盤直接對儀器的各項參數進行線性標定，儀器維護及標定必須輸入密碼，保證儀器參數安全。
12、獨特風冷系統，當儀器內溫度高于設定溫度自動開啟風冷系統，保證儀器正常工作。
13、實時顯示直讀動壓、靜壓、溫度、煙溫、流速、流量、轉速、含濕量等參數，自動測量大氣壓。
14、采用進口壓力傳感器及進口電化學傳感器測量結果更加準確。電化學傳感器與信號模塊一體化設計，更換傳感器不需標定，且具有溫度及線性補償和交叉干擾修正功能，保證測試準確性。
15、采用耐腐蝕大流量可調速煙塵采樣泵與電子流量計，反應快，跟蹤效率高，煙氣管路采用四氯乙烯管路無吸附，采用電子流量計恒流采樣，保證了測量結果的準確性。
16、儀器內裝可充電電池，供交流停電時保存數據交流來電時自動恢復采樣，自動扣除采樣過程中的掉電時間，并可供用戶查詢掉電時間。
五、工作條件
1. 工作電源：交流220V±10%，50Hz（電源接地線應良好接地）；
2. 環境濕度：0% ~ 95%；
3. 環境溫度：-20℃ ~ +45℃；
4. 大氣壓力：85 kPa ~ 106 kPa；
5. 適用環境：非防爆場合；
6. 進行野外工作時,應有防雨、雪、塵以及日光爆曬等侵襲的措施。
六、技術參數
|
煙塵部分技術指標
|
|
主要參數
|
參數范圍
|
分辨率
|
準確度
|
|
采樣流量
|
(5～80)L/min可擴展
|
0.1L/min
|
≤±2.5%
|
|
流量穩定性
|
≤±2.0%（電壓波動±20%，阻力在3~6Kpa內變化）
|
|
煙氣動壓
|
(0～2000) Pa
|
1 Pa
|
≤±1.5%
|
|
煙氣靜壓及全壓
|
(-30～+30)kPa
|
0.01 kPa
|
≤±4.0 %
|
|
流量計前壓力
|
(-40～0)kPa
|
0.01 kPa
|
≤±2.5 %
|
|
流量計前溫度
|
(-30～150)℃
|
0.1℃
|
≤±1.5℃
|
|
煙氣溫度
|
(0～500)℃可擴展
|
1℃
|
≤±3.0℃
|
|
干、濕球溫度
|
(0～100)℃
|
0.1℃
|
≤±1.5%
|
|
含濕量
|
(0～60)%
|
0.1%
|
≤±1.5%
|
|
大氣壓
|
(70～130)kPa
|
0.1kPa
|
≤±2.5%
|
|
等速吸引流速
|
(1～45)m/s
|
0.1m/s
|
≤±4.0%
|
|
最大采樣體積
|
999999.9L
|
0.1L
|
≤±2.5%
|
|
空氣過剩系數
|
0～99.99
|
0.01
|
≤±2.5%
|
|
存儲能力
|
一萬組
|
|
等速跟蹤響應時間
|
≤4s
|
|
采樣泵負載能力
|
阻力為20kPa時，流量≥50L/min
|
|
煙氣部分技術指標
|
|
煙氣采樣流量
|
0.1L/min~2L/min,出廠設置1 L/min
|
|
O2
|
(0～30)%
|
0.1%
|
示值誤差：
優于±2.5 %；
重復性：≤2.0 %；
響應時間：≤90s；
穩定性：1小時內
示值變化≤5.0 %。
（煙氣部分均為選配件）
|
|
SO2
|
(0～5700/最大示值14000)mg/m3
|
1mg/m3
|
|
NO
|
(0～1300/最大示值6700)mg/m3
|
1mg/m3
|
|
NO2
|
(0～200/最大示值2000)mg/m3
|
1mg/m3
|
|
CO
|
(0～5000/最大示值2500)mg/m3
|
1mg/m3
|
|
CO2
|
(0～20)%
|
0.01%
|
|
H2S
|
(0～300/最大示值1500)mg/m3
|
1mg/m3
|
|
煙氣傳感器使用壽命
|
空氣中約3年
|
|
工作電源
|
AC220V±10% 50Hz或DC12V (選配)
|
|
噪聲
|
< 65dB(A)
|
|
功耗
|
<100W
|
|
整機重量
|
約9kg
|
六、配置

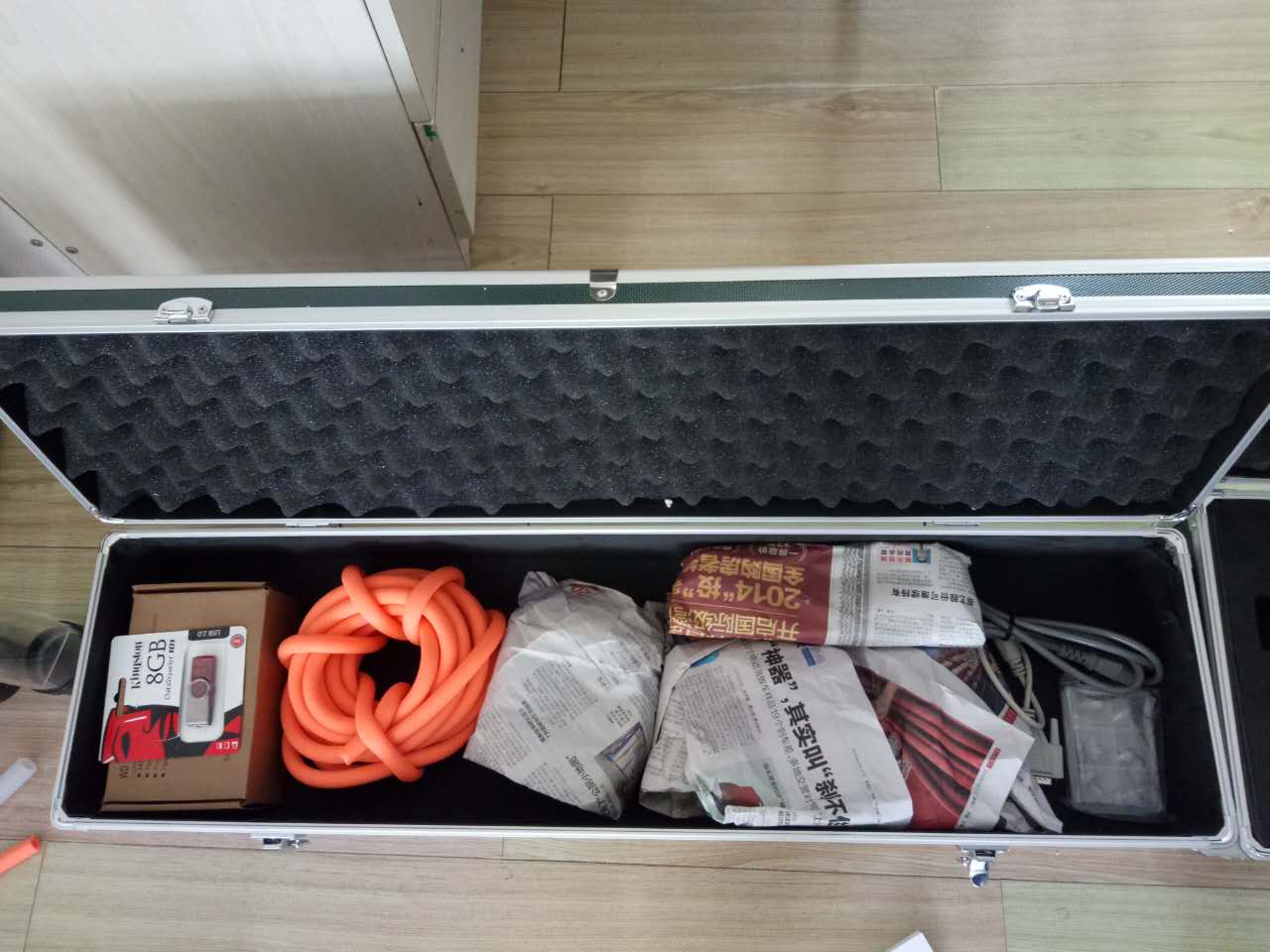

主機(1臺)、干燥筒（2個）、鏈接軟管(2根)、TS/Xsw信號線（1根）、煙塵采樣管（1根）、煙氣特氟龍管（1根）、RS232打印連接線（1根）、煙塵探針（1根）、煙氣探針（1根）、濕量探針（1根）、打印機（1臺）、8G U盤（1個）、壓力皮托管（2根）、電源線（1根）、儀器箱。
