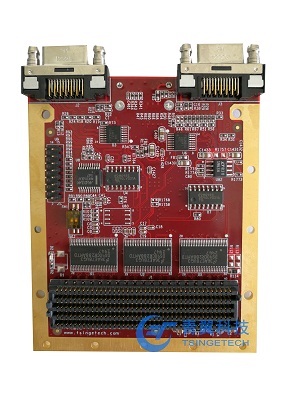

        FMC202是北京青翼科技的一款基于FMC接口標準的1路CameraLink Full模式（或者2路CameraLink Base模式）采集、1路HDMI（DVI）視頻輸出的子卡模塊，該模塊具有2個CameraLink端口（SDR，26PIN），可通過硬件配置成1路Full輸入或者2路Base模式輸入，CameraLink接口支持80Bit Deca模式（即Full Plus模式）。該模塊支持1路DVI視頻輸出（HDMI連接器），最大支持1080P分辨率。

         該模塊專門為FMC夾層卡設計，通過搭配不同的FMC載卡，可快速搭建起基于CameraLink視頻接口的影像分析驗證平臺�？蓮V泛應用于教學科研和高端視頻圖像產品的研制。

技術指標

圖像接口性能：

   1.支持2路CameraLink Base數字相機輸入；

   2.支持1路CameraLink Full模式輸入；

   3.支持80bit Deca（Full Plus）模式，最大傳輸帶寬850MByte/s；

   4.2個SDR26連接器，型號為12226-5150-00FR；

   5.支持1路DVI數字顯示輸出，最大支持1920x1080分辨率；

   6.1個HDMI接口，型號為：10029449-001RLF；

   7.DVI驅動芯片：TFP410PAP，最大像素時鐘165MHz；

FMC接口指標：

   1.標準FMC子卡，符合VITA57.1規范；

   2.板卡尺寸：84.1 x 69 mm，增強型導冷框架；

   3.FMC連接器型號：ASP-134488-01；

   4.板卡采用+3.3V供電；

   5.CameraLink的3組信號線X/Y/Z等長設計；

   6.支持IIC接口；

其它接口：

   1.1個RS422/RS485/RS232多協議接口；

   2.8個GPIO輸入/輸出；

   3.8個LED指示燈；

物理與電氣特征

   1.板卡尺寸：84.1 x 69mm

   2.板卡供電：1A max@+3.3V（±5%）

   3.散熱方式：自然風冷散熱

 環境特征

   1.工作溫度：-40°~﹢85°C；

   2.存儲溫度：-55°~﹢125°C；

   3.工作濕度：5%~95%，非凝結

軟件支持

        1.可選集成板級軟件開發包（BSP）：

   2.底層接口驅動：CameraLink接口、DVI接口；

   3.板級互聯接口驅動；

        4.可根據客戶需求提供定制化算法與系統集成：

應用范圍

        1.CameraLink影像分析；

        2.高清視頻傳輸與處理；

        3.醫學影像分析處理；
