粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

15075949515  VX:505800693

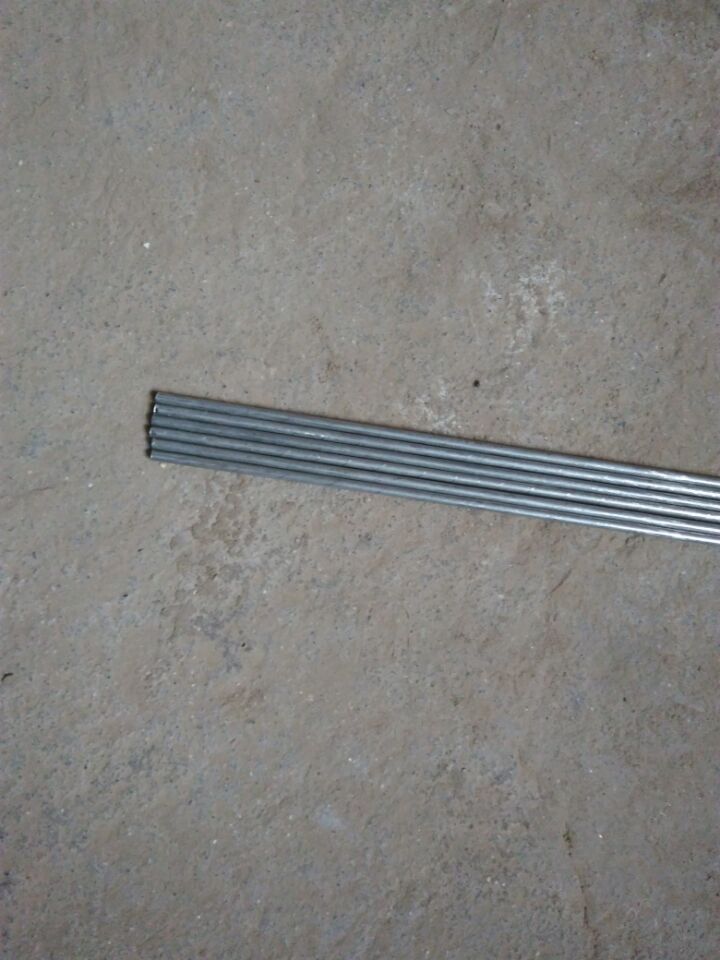

J507Fe16碳鋼焊條是鐵粉低氫納型藥皮碳鋼焊條。采用直流反接，當空載電壓大于70V時，也可采用交流電源施焊。熔敷效率在160%

左右，具有良好的塑性。J507Fe16碳鋼焊條適用于平焊和平角焊。用于碳鋼及低合金鋼焊接，如Q345等。
其它參數(shù)

    熔敷金屬化學成分（質量分數(shù)）（%）

C Mn Si S P
≤0.12 ≤1.60 ≤0.75 ≤0.035 ≤0.035

    熔敷金屬力學性能

試驗項目 Rm/MPa ReL/Mpa A(%) KV2/J(-20℃)
保證值 ≥490 ≥400 ≥22 ≥27

    熔敷金屬擴散氫含量：≤8.0mL/100g（甘油法）；
    X射線探傷：Ⅱ級。
    參考電流

焊條直徑/mm 4.0 5.0
焊接電流/A 180-220 210-260
J507Fe碳鋼焊條是鐵粉低氫鈉型藥皮的碳鋼焊條。采用直流反接，可進行全位置焊接，焊縫成形美觀、飛濺少、熔深適中。用于焊接

重要的低碳鋼結構，也可焊接與熔敷金屬強度相當?shù)牡秃辖痄摻Y構，如Q345等。
其它參數(shù)

    熔敷金屬化學成分（質量分數(shù)）（%）

C Mn Si S P
≤0.12 ≤1.60 ≤0.75 ≤0.035 ≤0.035

    熔敷金屬力學性能

試驗項目 Rm/MPa ReL/Mpa A(%) KV2/J(-30℃)
保證值 ≥490 ≥400 ≥22 ≥27
一般結果 520-580 ≥410 24-30 50-200

    熔敷金屬擴散氫含量：≤8.0mL/100g（甘油法）；
    X射線探傷：I級。
    參考電流

焊條直徑/mm 2.5 3.2 4.0 5.0 5.8
焊接電流/A 90-120 120-150 170-200 210-250 240-310

    注意事項：
    1、焊前焊條須徑350~380℃烘焙1小時，隨烘隨用；
    2、焊前須對焊件清除鐵銹、油污、水分等；
    3、焊接時采用短弧操作，以窄焊道為宜。
