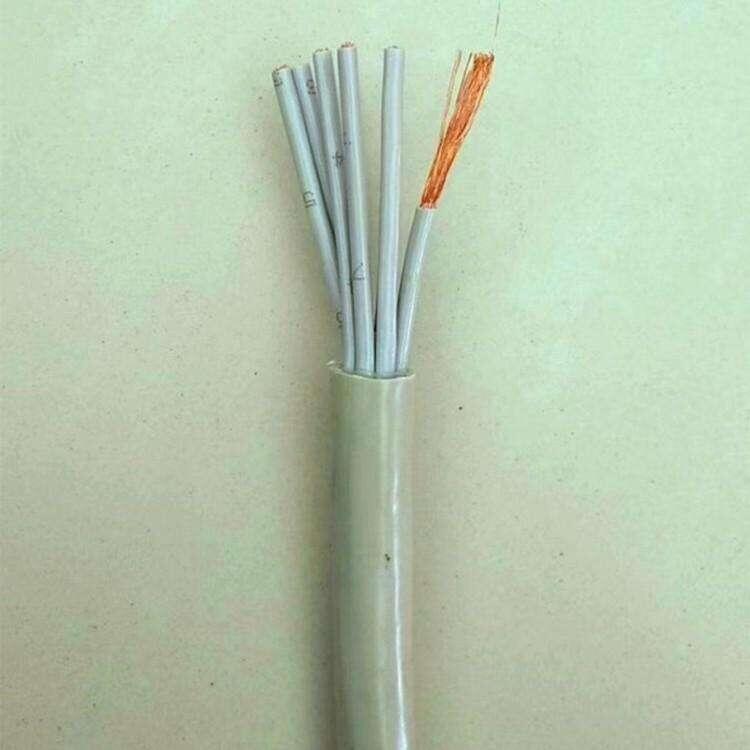

| 云南煤礦用控制電纜MKVV-450/750V-3*0.75價格 |
 |
價格：3 元(人民幣) | 產地：河北廊坊市 |
| 最少起訂量：1米 | 發貨地：河北 | |
| 上架時間：2022-05-13 06:46:26 | 瀏覽量：435 | |
控制電纜-天津市電纜總廠第一分廠
 |
||
| 經營模式：生產加工 | 公司類型：集體企業 | |
| 所屬行業：布電線/絕緣電線 | 主要客戶：電信公司 | |
 在線咨詢  |
||
| 聯系人:畢永田 (先生) | 手機:13292661877 |
電話: |
傳真: |
| 郵箱:775603376@qq.com | 地址:河北省大城縣畢演馬工業園銷售電話0316-5960153 |
|
一、云南煤礦用控制電纜MKVV-450/750V-3*0.75價格產品特點 1、 控制光纖余長保證了光纜具有良好的抗拉性能和溫度性能； 2、 松套管材料本身具有良好的耐水解性能和較高的強度，套管內充以特殊用油膏，以保證光纖的性能和壽命； 3、 加強件采用鋼絞線加強，保證了光纜的柔軟性； 4、 良好的抗側壓性能，保證了光纜的使用性能和壽命； 5、 100％纜芯填充； 6、 良好的阻水材料防止水對光纖的損害；
7、 雙層護套和兩者之間的緊密接合，外護套采用藍色利于使用中的識別。
二、產品主要用途及適用范圍 該產品主要用于煤礦內各種信號的傳輸及監控，適用于礦內斜井和平巷的使用，也可用于礦外信息的傳輸。該光纜執行標準為Q/TY1009-2020《煤礦用阻燃通信光纜》。
三、云南煤礦用控制電纜MKVV-450/750V-3*0.75價格品種規格 該光纜現可提供2～96芯各種規格，光纖種類可提供9/125（單模）、50/125（多模）、62.5/125（多模）三種類型。也可按要求增加銅信號線用于傳輸信號或低壓供電。
四、型號的組成及其代表意義 MGTSV-型號各字母代表的意義： M G——煤礦用阻燃通信光纜； （無符號）——金屬加強構件 T——油膏填充式結構 S——鋼-聚乙烯粘結護套 V——聚氯乙烯護套 光纜規格代號： 規格組成 光纖的規格由光纖數和光纖類別組成，光纖數的代號用光纜中同類別光纖的實際有效數目的數字表示，光纖類別的代號按下： A1a——50/125漸變折射率二氧化硅系多模光纖； A1b——62.5/125漸變折射率二氧化硅系多模光纖；
B1.1——9/125非色散位移型二氧化硅系單模光纖。
五、使用環境條件 該光纜使用環境溫度為—40℃～＋60℃，不超過該溫度范圍時均可正常使用。
六、工作條件 該光纜敷設完成后應盡量少的移動，在正常使用時為固定使用。
七、安全性 該光纜在使用中光纖中通過的為光信號，信號線通過的為低壓電信號，不會產生電火花等影響煤礦安全的情況。且該光纜具有一定的阻燃性，能防止明火的燃燒。
八、光纜的結構 MGTSV礦用阻燃綜合光纜的結構是將單；蚨嗄９饫w分別套入由高模量的塑料做成的松套管中，套管內填充阻水化合物，纜芯中心是一根擠上聚乙烯的鋼絲繩，松套管（或填充繩及信號線）圍繞中心加強伯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物，鋼聚乙烯內護套后，藍色阻燃聚氯乙烯外護套成纜。 光纜結構圖見下：
九、主要性能、參數、外形尺寸及重量 1、 光纜允許拉伸力 長期/短期 600/1500N； 2、 光纜允許壓扁力 長期/短期 300/1000N； 3、 光纜允許的彎曲半徑 靜態彎曲12.5D 動態彎曲 25D，D為光纜外徑； 4、 光纜外徑 2～24芯 10.9mm，26～48芯 12.5mm； 5、 光纜重量 2～24芯 78kg/km，26～48芯 98kg/km； 6、 光纜中光纖的主要指標 B1.1類光纖（單模） 模場直徑 9.2±0.5um； 包層直徑 125±1.0um； 包層不圓度 <2.0%； 芯同心度誤差 ≤0.8um； 涂覆層直徑 245±10um； 包層/涂覆層同心度誤差 ≤12.5um； 光纜截止波長 ≤1260nm； 光纖衰減 1310nm ≤0.36dB/km 1550nm ≤0.22dB/km；
多模光纖指標 光纖類別 A1a A1b 芯徑 50±3um 62.5±3um 包層直徑 125.0±2um 125.0±2um 芯不圓度 ≤6％ ≤6％ 包層不圓度 ≤2％ ≤2％ 芯/包同心度誤差 ≤3％ ≤3％ 涂覆層直徑 250±15um 250±15um 包層/涂覆層同心度誤差≤12.5um ≤12.5um 衰減850nm ≤2.4 dB/km ≤3.0 dB/km 衰減1300nm ≤0.6dB/km ≤0.7dB/km 帶寬850nm ≥200MHzkm ≥160MHzkm 帶寬1300nm ≥400MHzkm ≥200MHzkm
十、云南煤礦用控制電纜MKVV-450/750V-3*0.75價格安裝程序，方法及注意事項，調試驗收項目，方法和判據 光纜安裝敷設是光纜線路施工中的關鍵步驟。光纜敷設線路上投入施工人員多，且受氣候影響大，因此在采用敷設方式、作業計劃、勞動力安排等都要做到妥善仔細。對意想不到的困難，要拿出應變措施。重在的是保證敷設工作的質量和安全。工程進度也要盡量兼顧。 1、 云南煤礦用控制電纜MKVV-450/750V-3*0.75價格 光纜敷設方式及牽引力的計算 1.1布放方法 (1) 對于管道、架空光纜敷設，一般采用機械牽引方式。直埋光纜由于光纜路由大都不靠近公路，且跨越河塘較多，光纜結構多為鋼帶鎧裝，重量大。在不利地形下，多采用人工抬放光纜，沿溝布放。由于光纜標稱制造長度為2000米，一般都采用兩端牽引，光纜盤放在布放段，先向一端布放一半后，再倒8字，向另一端布放后半盤光纜。這種方法對光纜牽引力不超過設計值和施工勞力組合都較為有利。
(2) 布放光纜的牽引力應不超過光纜允許能力的80%，瞬間在牽引力不超過允許能力的100%，主要牽引力應加在加強芯上。 1.2牽引力的計算 光纜敷設在管道或架空桿路時，牽引力計算如下： (1) 直線路由：設L為路由長度（m ），W為光纜重量（kg/km），f為磨擦系數，光纜與管道間f=0.5（有關資料認為是0.6~0.8）光纜與各種滑輪間f=0.1~0.2，管道與牽引力鋼絲繩間g=0.3 。 則光纜在管道中布放時的牽引張力Ｆ為： Ｆ＝ＷＬf (kg ) 例如：若L=500m W=0.5 kg/km f=0.5
圖1 管道光纜轉彎路由圖
(2) 轉彎路由，敷設路由有拐彎時，此時牽引張力將顯著增加，如圖1所示。 光纜由A點經B點向C點牽引，在拐彎前B點的張力為F，經B點后F1 增大為F1e fθ，C 點的牽引張力Ｆ２為： Ｆ２=WL1fe fθ+WL2f
圖 2 由圖可知，當θ＝９０°、f=0.5時，張力增大系數為２.２ 。當θ＝９０°、f=0.3時，張力增大系數為1.65。 (3) 斜坡路由，如由低向高牽引，則按其仰角計算張力增大系數。 2、光纜安裝注意事項 （1） 光纜在敷設中可按與一般礦用電纜相同的方法敷設，但應注意不能超過光纜的允許拉伸力、壓扁力及彎曲半徑，否則有可能對光纜造成性損傷，嚴重時可能造成光纜報廢。光纜在敷設過程中的允許拉伸力為1500N，光纜在運行過程中拉伸力不超過600N；光纜在敷設過程中的壓扁力為1000N/100mm，在運行過程中的壓扁力為300N/100mm；光纜在敷設過程中的允許彎曲半徑為20D，運行過程中彎曲半徑為10D。 （2） 光纜安裝敷設時的環境溫度宜不低于-10℃。 （3） 光纖有效群折射率典型值： B1.1光纖 1310nm 1.466 1550nm 1.467 A1a光纖 850nm 1.482 1300nm 1.477 A1b光纖 850nm 1.496 1300nm 1.491
（4） 在敷設完成后，應由專業人員完成對光纜的接續，在光纜接續過程中，會產生電火花，因此在接續前應配備瓦斯安全員，對接續場地一定范圍內進行瓦斯檢測，當瓦斯?jié)舛冗_(dá)不到安全要求時，應對礦道進行通風處理，使瓦斯?jié)舛冉档椭涟踩秶蟛拍苓M(jìn)行光纜的接續。 3、驗收項目、方法及判據 （1） 光纖的衰減指標 使用OTDR測試儀進行檢測，指標應滿足本使用說明書的要求。 （2） 導電芯線的電器導通性 使用萬用表進行檢測，應導通。
十一、云南煤礦用控制電纜MKVV-450/750V-3*0.75價格使用前和使用中、后的安全及安全防護，安全標志及說明 光纜安裝接續完成后，即可投入使用，光纜在使用中無電火花及溫度升高等情況出現，因此除在光纜接續時有電火花產生外，均不會有造成影響安全的情況發生。
十二、故障分析與處理方法 光纜在使用中的主要故障為通信阻斷，原因有：光纜在外力作用下，超過了光纜的承受能力而造成光纖及導電芯線斷裂；光纜尾纖因受力或受折而斷裂造成通信阻斷。 當發生通信阻斷時，應查明故障點，對故障點重新進行接續，恢復通信傳輸。 當發生通信阻斷時也可能為終端設備故障所引起，若為該情況則應更換或維修終端設備。
十三、云南煤礦用控制電纜MKVV-450/750V-3*0.75價格日常維護，保養 在日常使用中應定期對光纜進行巡視，當發現有異常情況，可能對光纜造成損害時，應及時排除險情，保證通信暢通。
十四、運輸、開箱注意事項、檢查內容 光纜在運輸和儲存時應不得使纜盤處于平放方位，不得堆放；盤裝光纜應按纜盤標明的旋轉方向滾動，但不得作長距離滾動；不得遭受沖撞、擠壓和任何機械損傷；防止受潮和長時間暴曬；儲運溫度應控制在-40℃～＋60℃范圍內，如果超出這個溫度范圍，交付使用前應時行復檢。 光纜在開盤時應小心除去防護木板，并檢查光纜有無表面損傷，當發現有損傷時，應及時與運輸部門取得聯系，說明情況。
十五、云南煤礦用控制電纜MKVV-450/750V-3*0.75價格質量保證、售后服務事項、聯系方法 本公司已通過ISO9001：2000質量體系認證，建立有一整套完善的質量管理體系，所有發出的產品均具有可追朔性，該體系在運行中不斷地加以完善。 本公司售后提供產品接續服務，用戶可在須接續時提前向本公司提出接續要求，本公司可在規定時間內提供接續服務。水管選擇水管也是有冷熱水管之分的，還有單雙層之分，在我們使用的時候，切記不要將冷水管用到熱水管上，那會很容易破裂的。錫紙隔離在我們進行水電鋪線的時候，如果出現強弱電交叉的時候，一定要注意要用錫紙隔離，不然后期在使用過程中很容易發生干擾性的。水管和電線管之間無需隔離在真多業主看來，水電是不相容的，所以在我們布線的時候，大家都會存在質疑，這會不會發生安全隱患。而水管和電線之間是否需要進行做隔離等措施。這個是不需要做的。因此電氣滅火必須根據其特點，采取適當措施。切斷電源當發生電氣火災時，若現場尚未停電，則首先應想辦法切斷電源，這是防止擴大火災范圍和避免觸電事故的重要措施。切斷電源時應該注意以下幾點：切斷電源是必須使用可靠的絕緣工具，以防操作過程中發生觸電事故。切斷電源的地點選擇要適當，以免影響滅火工作。剪斷導線時，非同相的導線應在不同的部位剪斷，以免造成人為短路。如果導線帶有負荷，應先盡可能消除負荷，再切斷電源。防止觸電為了防止滅火過程中發生觸電事故，帶電滅火時應注意與帶電體保持必要的安全距離。
|
